调度台作为指挥调度系统的核心操作平台，广泛应用于交通、能源、安防等多个领域，其安装质量直接影响后续调度工作的高效性与稳定性。本报告将详细记录调度台的安装全过程，包括安装前准备、安装流程、质量检验及注意事项等内容，并配以相关图片，为调度台安装工作提供清晰指引。
安装前的充分准备是确保调度台安装工作顺利进行的基础，主要包括场地准备、工具准备和人员准备三个方面。

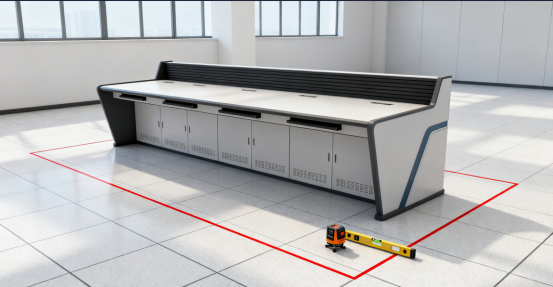

首先对安装场地进行清理，确保场地内无杂物、障碍物，为安装工作提供足够的操作空间。然后根据调度台的设计尺寸和安装要求，在地面上进行弹线定位，明确调度台的安装位置和摆放方向。同时，检查场地的地面平整度，若地面不平整，需进行找平处理，避免影响调度台的安装精度和稳定性。
1.2 工具准备
准备好安装所需的各类工具，具体如下表所示：
|
工具类型 |
具体工具名称 |
用途 |
|
测量工具 |
卷尺、水平仪、直角尺 |
测量尺寸、检测水平度和垂直度 |
|
安装工具 |
螺丝刀、扳手、电钻、膨胀螺栓 |
拆卸包装、组装部件、固定调度台 |
|
辅助工具 |
手套、锤子、撬棍 |
保护手部、敲击部件、调整位置 |
在安装前，安装团队需熟悉安装流程和技术要求，明确各成员的职责分工，强调安装过程中的安全注意事项。
调度台的安装流程主要包括开箱检查、部件组装、主体就位、内部布线和外部装饰五个步骤。

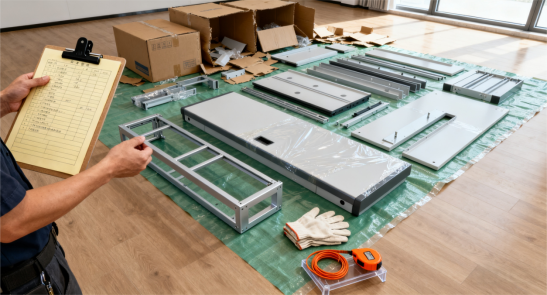

打开调度台的包装，仔细检查包装箱内的部件是否齐全、完好，有无损坏或缺失。对照产品清单逐一核对部件的型号、规格和数量，确保所有部件都符合安装要求。若发现部件损坏或缺失，应及时与供应商联系更换或补充。
根据调度台的组装图纸，将各个部件进行组装。首先组装调度台的框架结构，使用螺丝刀和扳手将框架的各个连接件紧固好，确保框架的稳定性。然后安装台面，将台面放置在框架上，调整好位置后，用螺栓将台面与框架固定牢固。在组装过程中，使用水平仪和直角尺不断检测框架和台面的水平度、垂直度，及时进行调整。
2.3 主体就位

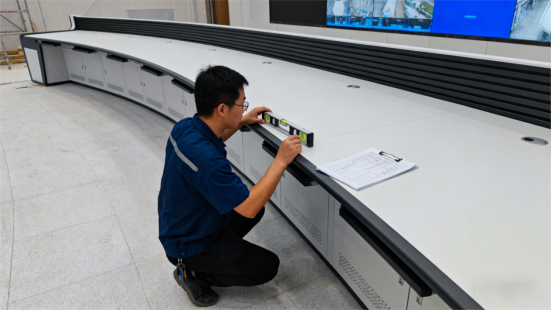

将组装好的调度台主体搬运到事先弹线定位的安装位置。搬运过程中要注意轻拿轻放，避免碰撞损坏调度台。到位后，再次使用水平仪检测调度台的水平度，若有偏差，通过调整调度台底部的调节脚进行找平，确保调度台平稳放置。
按照调度台的布线设计方案，进行内部布线工作。将各类线缆（如电源线、信号线、网线等）按照规范进行整理、绑扎，避免线缆杂乱无章。线缆的连接要牢固可靠，做好标识，便于后续的维护和管理。同时，要注意线缆的绝缘性能，防止出现短路等安全隐患。
最后，完成布线后需进行全面的检查与调试。若发现设备无法启动、信号中断或网络异常等问题，需立即断电排查，重点检查线缆连接、绝缘状况及标识是否有误，直至所有问题整改完毕，再次测试确认所有线缆布线符合规范要求，设备运行稳定可靠，方可完成整个布线工作的验收。
安装调度台的外部装饰部件，如面板、抽屉、柜门等。将装饰部件安装到位后，调整好缝隙，确保外观整洁美观。同时，检查各部件的开启和关闭是否灵活顺畅。
调度台安装完成后，需进行严格的质量检验，确保安装质量符合要求。质量检验主要包括以下几个方面：
• 外观检验：检查调度台的外观是否完好，有无划痕、变形等损坏现象；各部件的安装是否平整、缝隙是否均匀；颜色是否一致，符合设计要求。
• 结构检验：检查调度台的框架结构是否牢固，连接件是否紧固；台面是否平稳，无晃动现象；调节脚的调节是否灵活可靠。
• 功能检验：检查调度台的抽屉、柜门开启和关闭是否灵活；内部布线是否规范，线缆连接是否牢固；各类接口是否正常可用。
• 安全检验：检查调度台的绝缘性能是否符合要求；接地是否良好；有无安全隐患。
四、注意事项
在调度台安装过程中，需注意以下事项：
|
1. 安装人员必须遵守安全操作规程，佩戴好个人防护用品，确保安装过程中的人身安全。 2. 搬运调度台部件时，要注意用力均匀，避免单人搬运过重件，防止发生意外事故。 3. 安装过程中使用的工具要摆放整齐，避免随意放置，防止工具掉落伤人或损坏设备。 4. 布线时要注意区分不同类型的线缆，避免混淆；线缆的弯曲半径要符合要求，防止线缆损坏。 5. 安装完成后，要及时清理安装场地，将废弃包装材料、工具等整理好，保持场地整洁。 |
本次调度台安装工作严格按照安装流程和技术要求进行，经过安装前的充分准备、规范的安装操作以及严格的质量检验，调度台安装质量符合设计和使用要求。在安装过程中，安装团队成员分工明确、配合默契，确保了安装工作的顺利完成。通过本次安装，为后续调度工作的高效开展提供了可靠的硬件保障。
